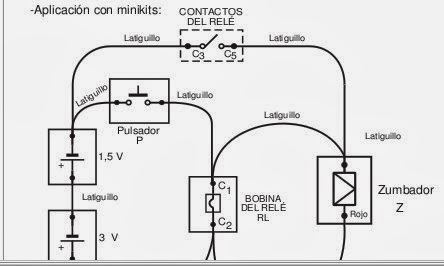

Relé 2

Relé 1

Los relés se componen de una bobina C1-C2, que actúa como un electroimán al pasar la corriente, y de una o varias laminillas de hierro que son atraidas por este electroimán, actuando como un conmutador C3-C4-C5. La posición dibujada es la de reposo, haciendo contacto C3 con C4.

En el circuito, al actuar el interruptor I, se enciende la bombilla B1. Si ahora accionamos el pulsador P, pasa corriente por la bobina C1-C2 de relé y este se activa, por lo que se mueve su laminilla de hierro y hace contacto C3 con C5, se apaga la bombilla B1 y se enciende la bombilla B2.

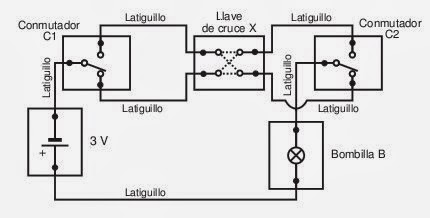

Encender o apagar desde tres (o más) sitios

Al actuar sobre cualquiera de las dos conmutadores C1 ó C2 o sobre la llave de cruce C, la bombilla B cambia de estado (se apaga si estaba encendida o viceversa).

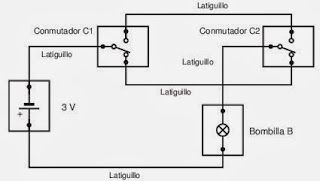

Encender y apagar desde dos sitios

En la posición de los conmutadores C1 y C2 indicada en el esquema, la bombilla B luce porque le llega la tensión V de la pila.

Cuando se actúa cualquiera de los dos conmutadores, se apaga la bombilla porque se abre el circuito y la tensión de la pila no llega a la bombilla.
